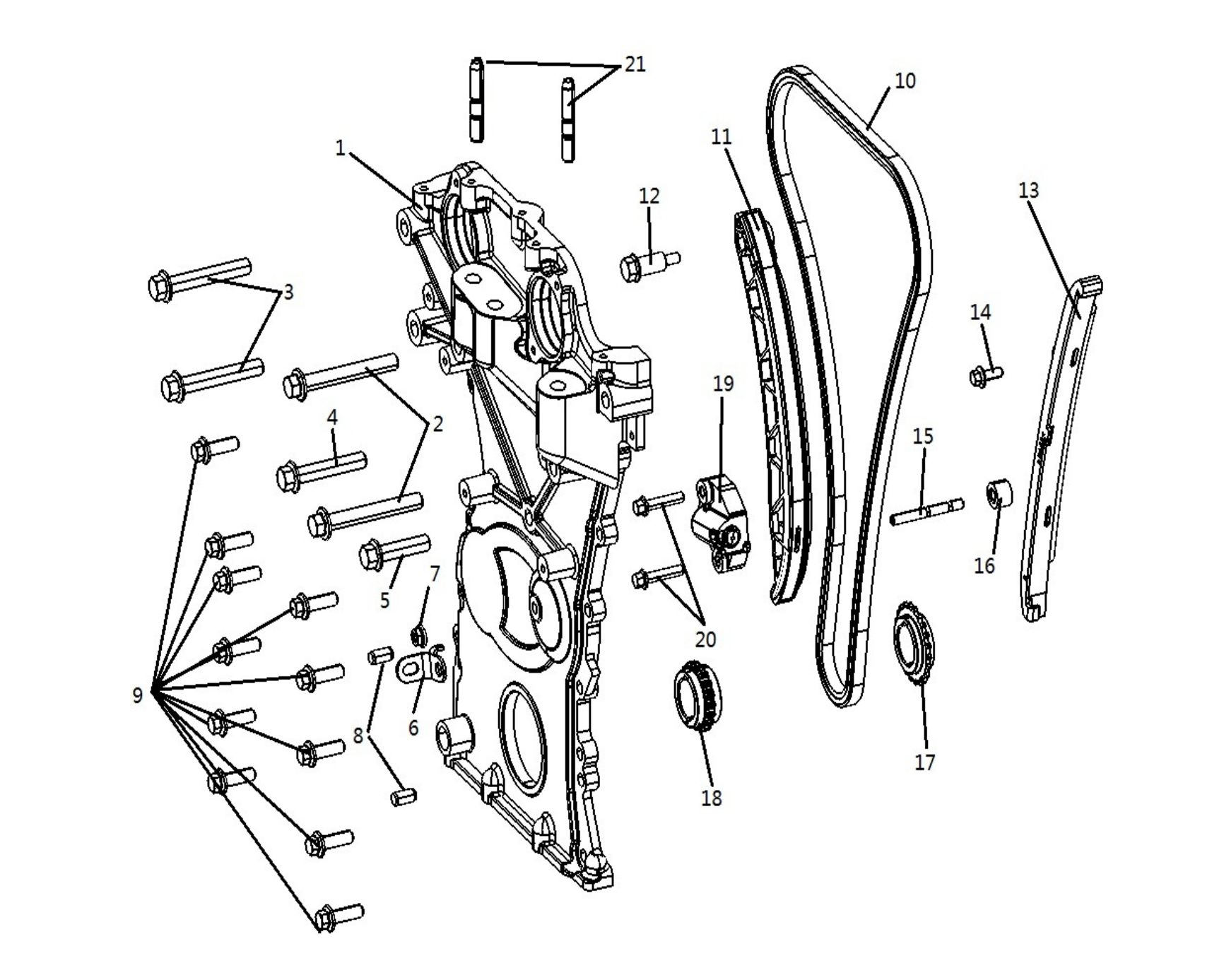

F1T1 - Timing system
F1T1 - Timing system
SX5KCTQ15T65D05GR24C > engine > Engine assembly module > Engine assembly > Timing system
| Rep. | Designation | Reference | Qte/vehicule |
|---|---|---|---|
| 1 | Timing gear chamber housing | F1T1-C0201-1008271 | 1 |
| 2 | Hexagon flange bolt | F1T1-Q1841075TF2 | 2 |
| 3 | Hexagon flange bolt | F1T1-Q1841065F36 | 2 |
| 4 | Hexagon flange bolt | F1T1-Q1841055F36 | 1 |
| 5 | Hexagon flange bolt | F1T1-Q1841040F36 | 1 |
| 6 | Engine harness support A | F1T1-C0101-1012081 | 1 |
| 7 | Hexagon flanged nut | F1T1-Q32006F36 | 1 |
| 8 | Cylindrical pin | F1T1-Q5210816 | 2 |
| 9 | Hexagon flange bolt | F1T1-Q1840825F36 | 11 |
| 10 | Timing chain | F1T1-C0101-1008181T | 1 |
| 11 | Timing chain tensioning plate | F1T1-C0101-1008184T | 1 |
| 12 | Timing chain tension plate fixing bolt | F1T1-C0101-1008186 | 1 |
| 13 | Timing chain guide channel | F1T1-C0101-1008183T | 1 |
| 14 | Hexagon flange bolt | F1T1-Q1840616F36 | 1 |
| 15 | Double-ended stud | F1T1-C0102-1008191 | 1 |
| 16 | Casing | F1T1-C0102-1008192 | 1 |
| 17 | Oil pump drive gear-Crankshaft end | F1T1-C0101-1014175TB | 1 |
| 18 | Crankshaft timing gear | F1T1-C0101-1008171T | 1 |
| 19 | Timing tensioner | F1T1-C0101-1008182T | 1 |
| 20 | Hexagon flange bolt | F1T1-Q1840630F36 | 2 |
| 21 | Double-ended stud | F1T1-BX5A-1001026B | 2 |
